Analiza TDA: Wykrywanie anomalii w szeregach czasowych

Author

M. Janiga

Wprowadzenie do Analizy Topologicznej Danych (TDA)

Analiza Topologiczna Danych (TDA) pozwala nam spojrzeć na szeregi czasowe nie jako na zwykłe wykresy, ale jako na kształty geometryczne “zanurzone” w przestrzeni wielowymiarowej. Głównym celem tej analizy jest sprawdzenie, czy narzędzia topologiczne (takie jak homologia persystentna) potrafią skutecznie odróżnić sygnał uporządkowany od chaosu oraz czy mogą służyć jako system wczesnego ostrzegania przed awariami.

Kluczowe pojęcia

  1. Zanurzenie (Takens Embedding): Przekształcamy jednowymiarowy sygnał w chmurę punktów w przestrzeni wielowymiarowej (np. 3D).
  2. Filtracja (Vietoris-Rips): Budujemy struktury geometryczne wokół punktów, zwiększając promień “kulek” wokół nich.
  3. Diagram Persystencji: Rejestrujemy momenty narodzin i śmierci cech topologicznych (np. pętli). Cechy “długowieczne” to istotny sygnał, “krótkowieczne” to szum.
  4. Entropia Persystentna: Jedna liczba podsumowująca stopień skomplikowania (chaosu) w strukturze topologicznej danych.

Ustawienia wstępne

Wczytujemy niezbędne biblioteki oraz konfigurujemy ujednolicony styl i wymiary wizualizacji.

import sys
import os
import numpy as np
import matplotlib.pyplot as plt
import plotly.graph_objects as go
import plotly.io as pio
import seaborn as sns
from gtda.time_series import TakensEmbedding
from gtda.homology import VietorisRipsPersistence
from gtda.diagrams import PersistenceEntropy
from gtda.plotting import plot_diagram
from sklearn.pipeline import Pipeline

# --- Konfiguracja wizualizacji ---
# Definicja standardowych wymiarów
FIG_WIDTH = 8
FIG_HEIGHT = 4
PLOTLY_HEIGHT = 500

# Ujednolicony styl Matplotlib/Seaborn
sns.set_theme(style="whitegrid")
plt.rcParams.update({
    'figure.figsize': (FIG_WIDTH, FIG_HEIGHT),
    'axes.titlesize': 14,
    'axes.labelsize': 12,
    'xtick.labelsize': 10,
    'ytick.labelsize': 10,
    'lines.linewidth': 1.5,
    'legend.fontsize': 11,
    'figure.dpi': 100
})

# Stałe kolorystyczne (Semantyczne)
COLOR_HEALTHY = "#1f77b4"  # Niebieski
COLOR_ANOMALY = "#d62728"  # Czerwony
COLOR_MIXED   = "#9467bd"  # Fioletowy

# Ujednolicony styl Plotly
pio.templates.default = "plotly_white"

print(f"Python executable: {sys.executable}")
Python executable: /home/mj/Projekty/test/tda-test/.venv/bin/python3

Porównanie bazowe: Porządek vs. Chaos

Zaczynamy od wygenerowania dwóch skrajnych sygnałów: idealnej sinusoidy (reprezentującej zdrowy, cykliczny proces) oraz całkowicie losowego szumu (reprezentującego awarię lub chaos).

t = np.linspace(0, 10, 500)
periodic_signal = np.sin(t).reshape(1, -1)
random_signal = np.random.rand(500).reshape(1, -1)

plt.figure()
plt.plot(t, periodic_signal[0], label="Zdrowe zachowanie (Cykl)", color=COLOR_HEALTHY)
plt.plot(t, random_signal[0], label="Awaria (Chaos)", color=COLOR_ANOMALY, alpha=0.6)
plt.title("Porównanie sygnałów w dziedzinie czasu")
plt.xlabel("Czas")
plt.ylabel("Amplituda")
plt.legend(loc="upper right")
plt.show()

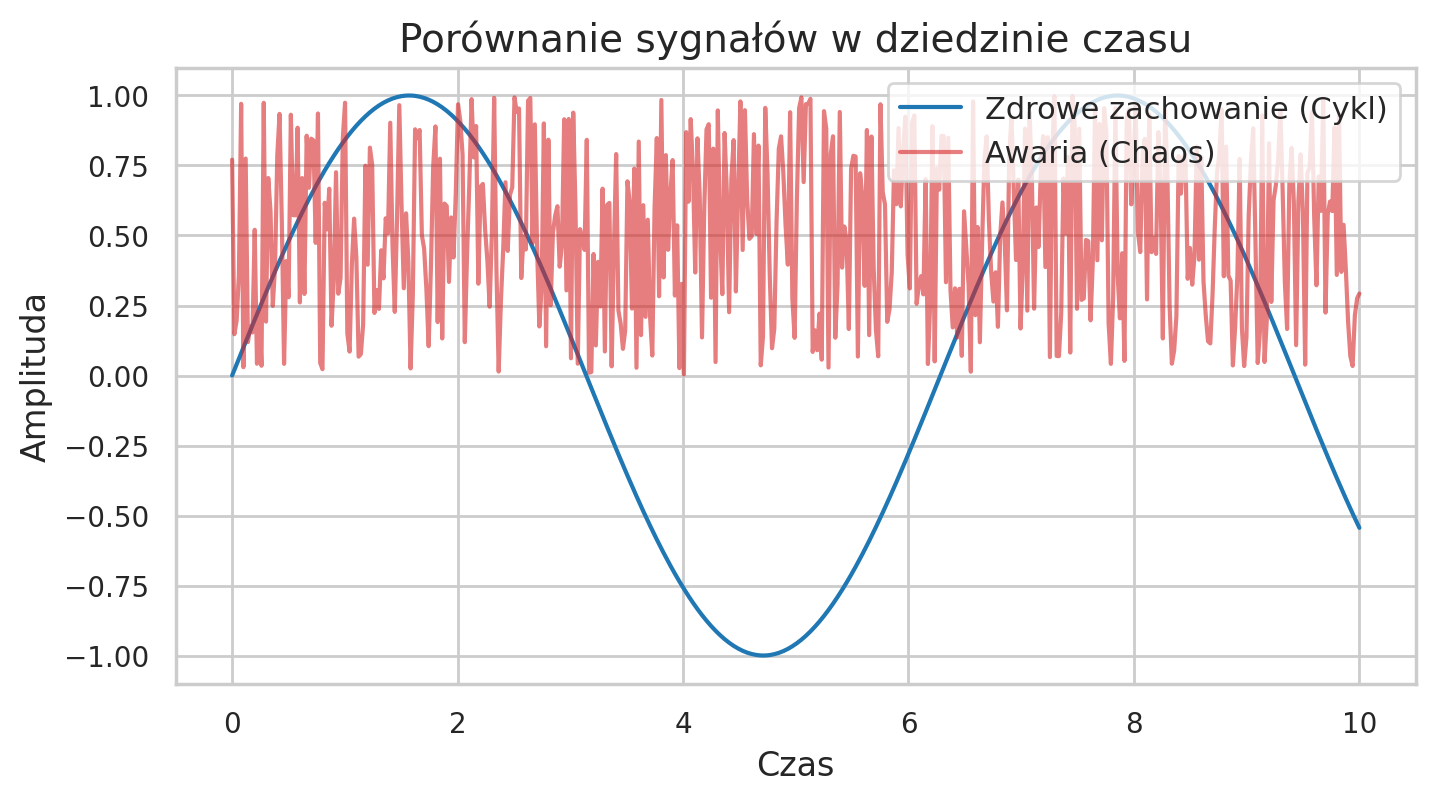

Figure 1: Porównanie zdrowego sygnału (cykl) i awarii (chaos)

Geometria danych (Takens Embedding)

Aby zastosować TDA, musimy zamienić wykres 2D w chmurę punktów w 3D. Wykorzystujemy do tego twierdzenie Takensa. Parametry time_delay (przesunięcie) oraz dimension (liczba wymiarów) zostały tutaj dobrane eksperymentalnie tak, aby uzyskać czytelną strukturę geometryczną.

TE = TakensEmbedding(time_delay=10, dimension=3)
periodic_3d = TE.fit_transform(periodic_signal)
random_3d = TE.fit_transform(random_signal)

# Wizualizacja 3D dla sinusoidy
fig = go.Figure(data=[go.Scatter3d(
    x=periodic_3d[0,:,0],
    y=periodic_3d[0,:,1],
    z=periodic_3d[0,:,2],
    mode='markers',
    marker=dict(size=3, color=COLOR_HEALTHY, opacity=0.8)
)])
fig.update_layout(
    title="Chmura punktów w 3D (Sygnał periodyczny)",
    height=PLOTLY_HEIGHT,
    margin=dict(l=0, r=0, b=0, t=60),
    scene=dict(xaxis_title='X', yaxis_title='Y', zaxis_title='Z')
)
fig.show()
Figure 2: Zanurzenie 3D (Takens Embedding) sinusoidy - idealna pętla

Homologia i Diagramy Persystencji

Algorytm VietorisRipsPersistence analizuje, jak dziury w chmurze punktów pojawiają się i znikają w miarę zmiany skali (“puchnięcia” punktów).

VR = VietorisRipsPersistence(homology_dimensions=[1])
periodic_diagrams = VR.fit_transform(periodic_3d)
random_diagrams = VR.fit_transform(random_3d)

# Wyświetlamy diagram dla sinusoidy
fig = plot_diagram(periodic_diagrams[0])
fig.update_layout(
    title="Diagram Persystencji (Sygnał periodyczny)",
    height=PLOTLY_HEIGHT
)
fig.show()
Figure 3: Diagram persystencji dla sygnału periodycznego

Interpretacja diagramu

Punkt znajdujący się daleko od przekątnej (duża persystencja) to sygnał topologiczny. Punkty blisko przekątnej to szum. Sinusoida posiada jedną wielką “dziurę” w środku swojej pętli 3D, co idealnie widać na diagramie powyżej.

Entropia Topologiczna jako miara chaosu

Entropia Persystentna pozwala nam określić, jak skomplikowany (nieuporządkowany) jest dany diagram.

PE = PersistenceEntropy()
entropy_periodic = PE.fit_transform(periodic_diagrams)
entropy_random = PE.fit_transform(random_diagrams)

print(f"Entropia dla cyklu: {entropy_periodic[0][0]:.4f}")
print(f"Entropia dla chaosu: {entropy_random[0][0]:.4f}")
Entropia dla cyklu: 0.0478
Entropia dla chaosu: 7.1972

Analiza sygnału zaszumionego

Sprawdźmy, jak zanieczyszczenie sygnału wpływa na jego geometrię i diagram persystencji.

noise_level = 0.2
mixed_signal = (periodic_signal[0] * (1 - noise_level)) + (np.random.rand(500) * noise_level)
mixed_signal = mixed_signal.reshape(1, -1)

# Przetwarzanie
mixed_3d = TE.fit_transform(mixed_signal)
mixed_diagrams = VR.fit_transform(mixed_3d)
entropy_mixed = PE.fit_transform(mixed_diagrams)

# 1. Sygnał w czasie
plt.figure()
plt.plot(t, mixed_signal[0], color=COLOR_MIXED)
plt.title("Zaszumiona sinusoida (Sygnał)")
plt.show()

# 2. Wizualizacja 3D (Pokażmy "rozmycie" pętli)
fig_3d = go.Figure(data=[go.Scatter3d(
    x=mixed_3d[0,:,0], y=mixed_3d[0,:,1], z=mixed_3d[0,:,2],
    mode='markers', marker=dict(size=3, color=COLOR_MIXED, opacity=0.7)
)])
fig_3d.update_layout(title="Chmura punktów w 3D (Zaszumiona sinusoida)", height=PLOTLY_HEIGHT, margin=dict(l=0, r=0, b=0, t=60))
fig_3d.show()

# 3. Diagram persystencji
print(f"Entropia dla miksu: {entropy_mixed[0][0]:.4f}")
fig_diag = plot_diagram(mixed_diagrams[0])
fig_diag.update_layout(title="Diagram Persystencji (Zaszumiona sinusoida)", height=PLOTLY_HEIGHT)
fig_diag.show()
Entropia dla miksu: 6.5167

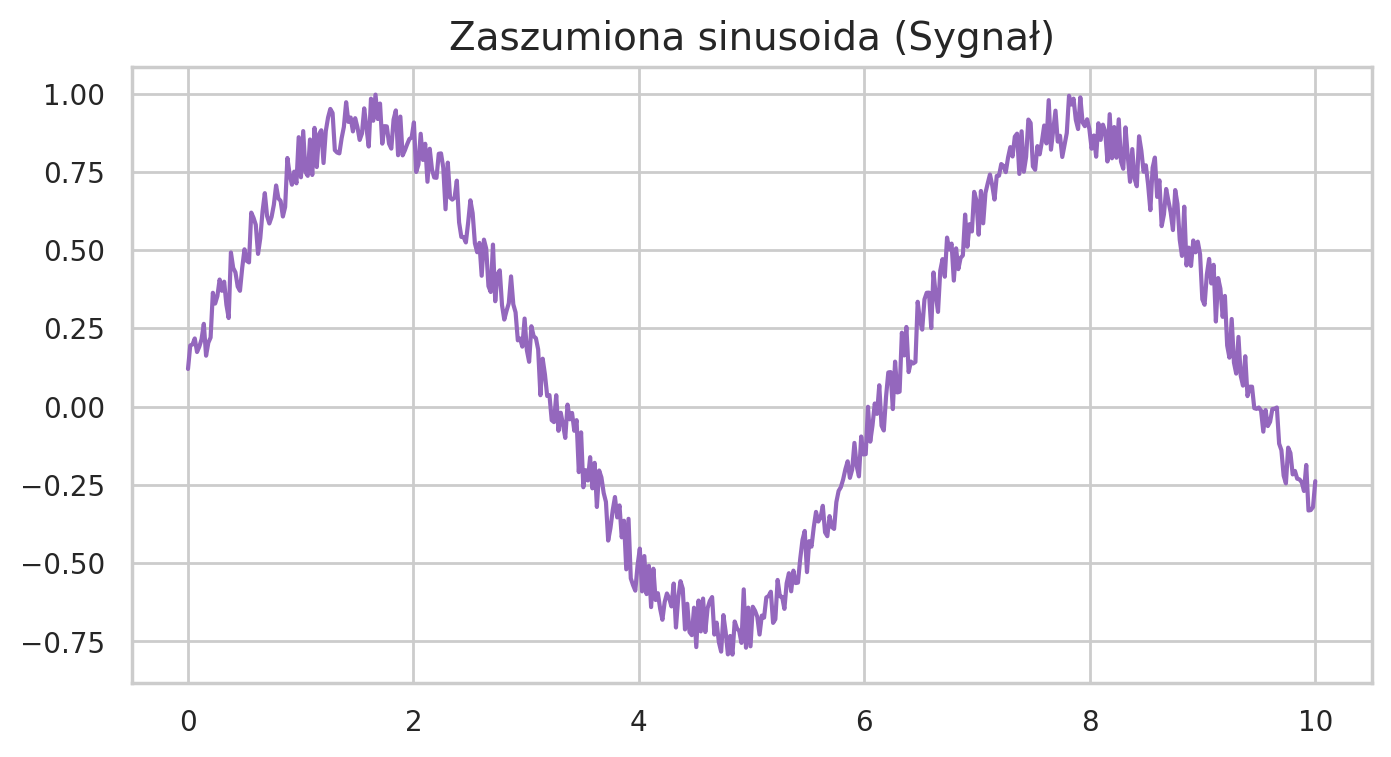

(a) Zaszumiony cykl: Sygnał, Geometria i Persystencja
(b)
(c)
Figure 4

Analiza krocząca i Reguły Decyzyjne

W rzeczywistym systemie monitoringu musimy ustalić próg (threshold), którego przekroczenie oznacza alarm.

# Podział sygnału zaszumionego na okna
windows = mixed_signal.reshape(5, 100)
pipeline = Pipeline([
    ('embedding', TakensEmbedding(time_delay=3, dimension=3)),
    ('persistence', VietorisRipsPersistence(homology_dimensions=[1])),
    ('entropy', PersistenceEntropy())
])
window_entropies = pipeline.fit_transform(windows)

# Wyznaczmy próg (np. na podstawie średniej z pierwszych okien + 2*odchylenie)
# Tu dla przykładu ustalimy go sztywno na 7.0
THRESHOLD = 7.0

plt.figure()
plt.plot(window_entropies.squeeze(), marker='o', linestyle='--', color=COLOR_MIXED, label="Aktualna Entropia")
plt.axhline(y=THRESHOLD, color=COLOR_ANOMALY, linestyle=':', label="Próg Alarmowy")
plt.title("Monitoring entropii w czasie")
plt.xlabel("Numer okna")
plt.ylabel("Entropia")
plt.legend()
plt.ylim(0, 10)
plt.show()

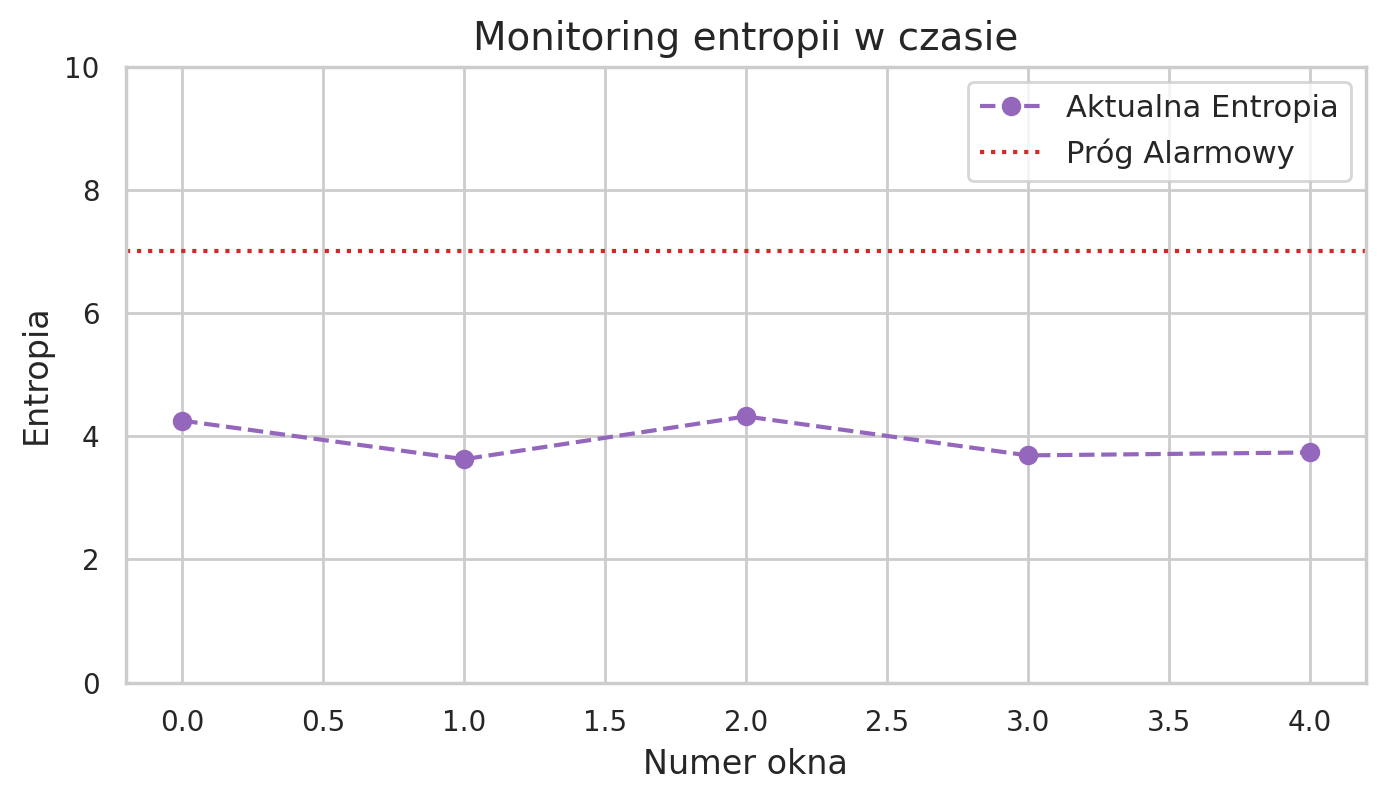

Figure 5: Monitorowanie entropii z wyznaczonym progiem alarmowym

Eksperyment: Wykrywanie narastającej awarii

Symulujemy stopniowy wzrost szumu. Zobaczymy, w którym momencie system przekroczy próg bezpieczeństwa oraz jak wizualnie rozpada się struktura geometryczna sygnału.

evolving_noise = np.linspace(0, 5, 500) * np.random.rand(500)
mixed_signal_evolving = np.sin(t) + evolving_noise

plt.figure()
plt.plot(mixed_signal_evolving, color=COLOR_ANOMALY)
plt.title("Sygnał z narastającym szumem (Czas)")
plt.xlabel("Czas")
plt.ylabel("Amplituda")
plt.show()

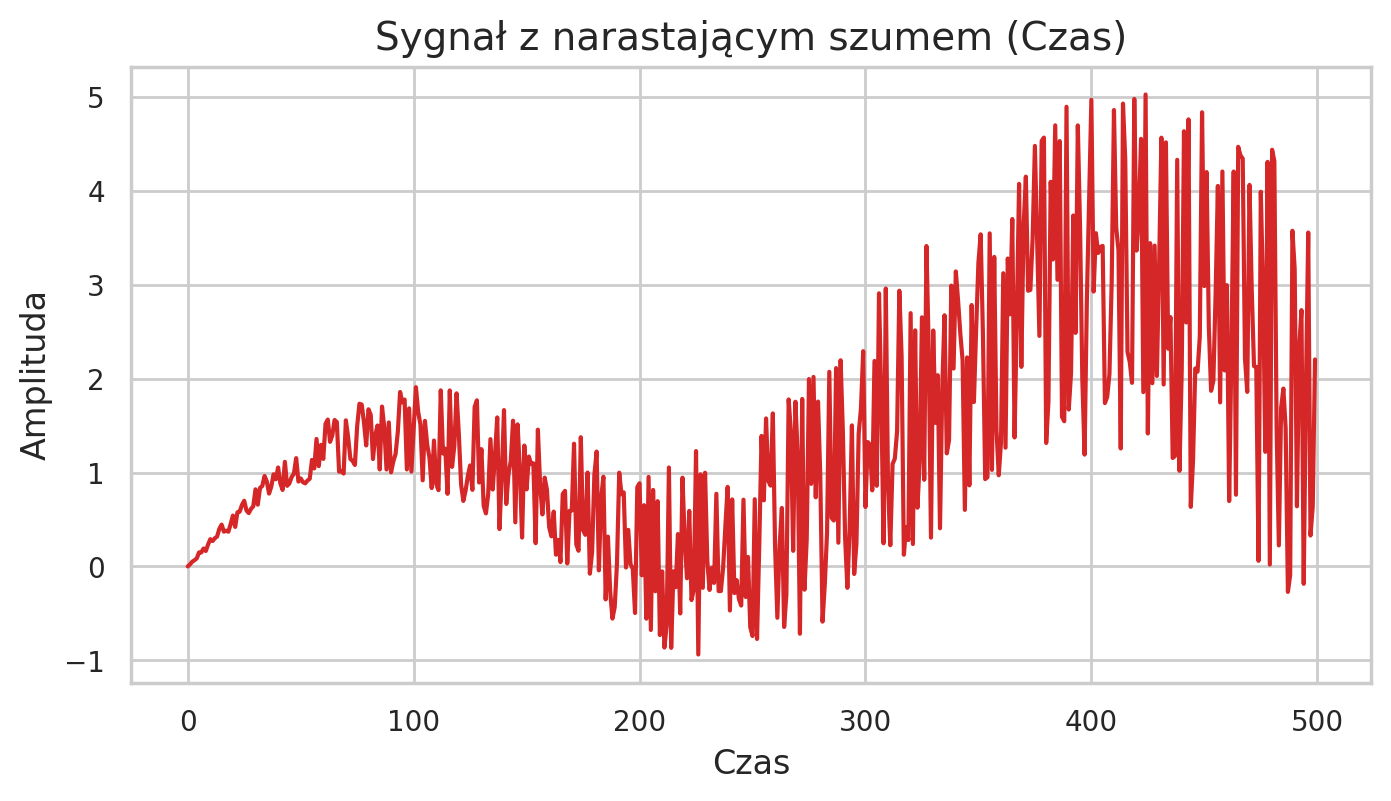

Figure 6: Sygnał ulegający stopniowej degradacji (Symulacja awarii)
# Przekształcenie całego ewoluującego sygnału w 3D
evolving_3d = TE.fit_transform(mixed_signal_evolving.reshape(1, -1))

fig_evolving_3d = go.Figure(data=[go.Scatter3d(
    x=evolving_3d[0,:,0], y=evolving_3d[0,:,1], z=evolving_3d[0,:,2],
    mode='markers',
    marker=dict(
        size=3,
        color=np.linspace(0, 1, len(evolving_3d[0])), # Kolor zależny od czasu
        colorscale='Reds',
        opacity=0.7
    )
)])
fig_evolving_3d.update_layout(
    title="Chmura punktów 3D - Narastająca degradacja (Kolor = Czas)",
    height=PLOTLY_HEIGHT,
    margin=dict(l=0, r=0, b=0, t=60)
)
fig_evolving_3d.show()
Figure 7: Rozpad struktury geometrycznej (3D) w miarę narastania szumu

Monitoring w oknach czasowych

Obliczamy entropię dla kolejnych fragmentów sygnału, aby uchwycić moment przekroczenia limitu bezpieczeństwa.

# Obliczenie entropii w oknach
windows_evolving = mixed_signal_evolving.reshape(5, 100)
window_entropies_evolving = pipeline.fit_transform(windows_evolving)

plt.figure()
plt.plot(window_entropies_evolving.squeeze(), marker='s', linestyle='-', color=COLOR_ANOMALY, label="Entropia (Awaria)")
plt.axhline(y=THRESHOLD, color='black', linestyle=':', label="Limit bezpieczeństwa")
plt.fill_between(np.arange(5), 4, 10,
                 color=COLOR_ANOMALY, alpha=0.2, label="ALARM")
plt.title("System wczesnego ostrzegania (TDA Alarm)")
plt.xlabel("Numer okna")
plt.ylabel("Entropia")
plt.legend()
plt.ylim(0, 12)
plt.show()

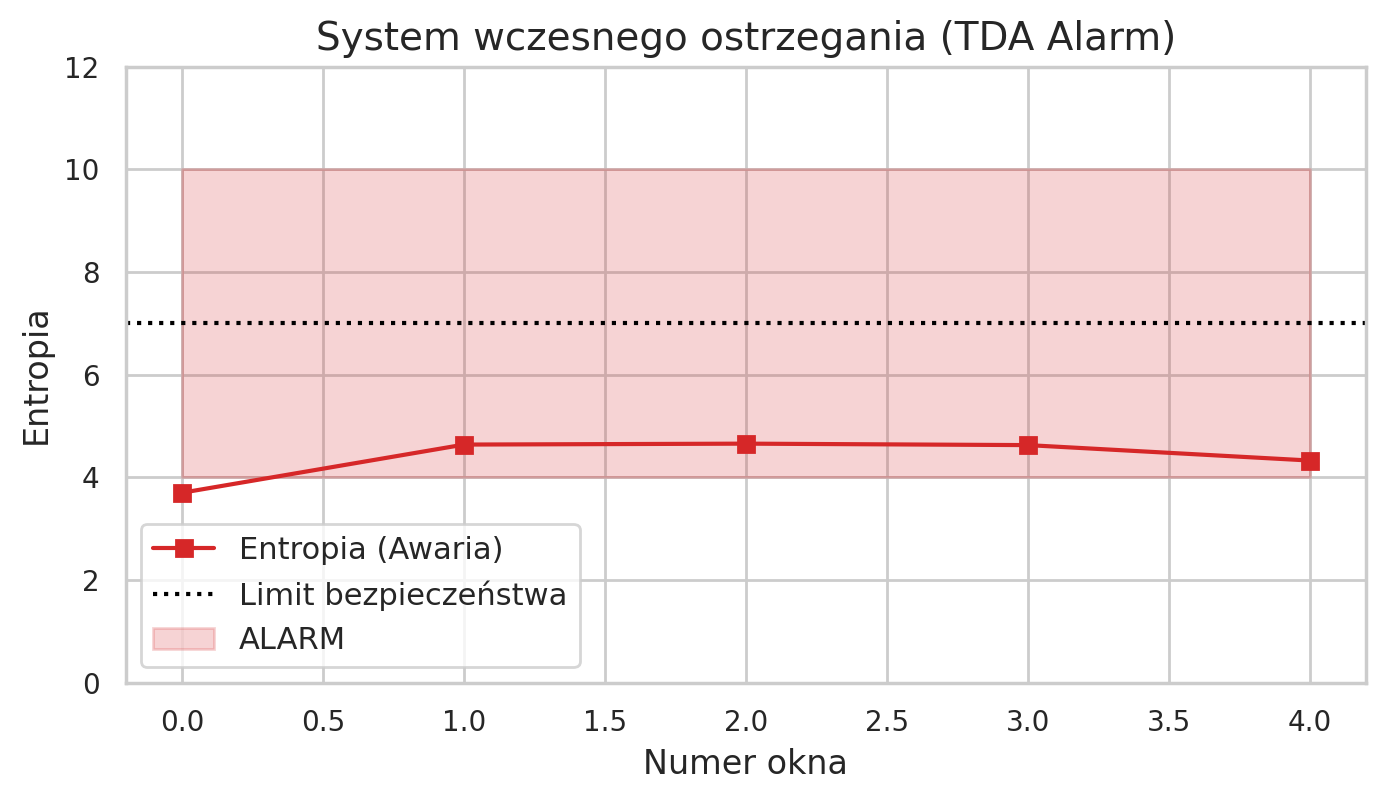

Figure 8: Wykrycie momentu awarii przez system TDA

Podsumowanie i wnioski

Analiza TDA udowodniła, że jest potężnym narzędziem do wykrywania anomalii:

  • Przewidywalność: Dzięki entropii persystentnej możemy zamienić złożoną geometrię na pojedynczy wskaźnik alarmowy.

  • Wizualizacja: Chmury punktów w 3D pozwalają intuicyjnie zrozumieć, dlaczego sygnał traci swoją “jakość”.

  • Automatyzacja: Wyznaczenie progów decyzyjnych pozwala na budowę systemów monitorujących stan urządzeń w czasie rzeczywistym.

Kolejne kroki

  • Dostrojenie parametrów: Automatyzacja doboru time_delay za pomocą analizy autokorelacji.
  • Integracja z ML: Wykorzystanie wektorów persystencji (Persistence Landscapes/Images) jako cech w modelach klasyfikacyjnych.
